金属鲍尔环结构原理，304/316L材质传质压降性能详解
1、引言
在化工精馏、吸收、解吸塔的工程设计与运行中，散堆填料长期面对三类常见痛点：塔内压降偏高导致风机能耗上升；气液接触不充分，传质效率达不到设计指标；填料在高温、腐蚀介质中变形、破碎，缩短检修周期。这些问题直接影响塔器处理能力和运行成本，也是工艺工程师、采购人员在填料选型阶段反复权衡的核心指标。
金属鲍尔环散堆填料正是在传统拉西环基础上改良而来的经典散堆填料，通过在筒壁开孔、向内翻舌的结构优化，显著改善了压降与传质性能。本文以第三方行业视角，系统解析金属鲍尔环的结构原理、304/316L 不锈钢材质性能、技术参数与适用工况，供化工工程师、项目采购参考选型。
2、金属鲍尔环散堆填料结构原理解析

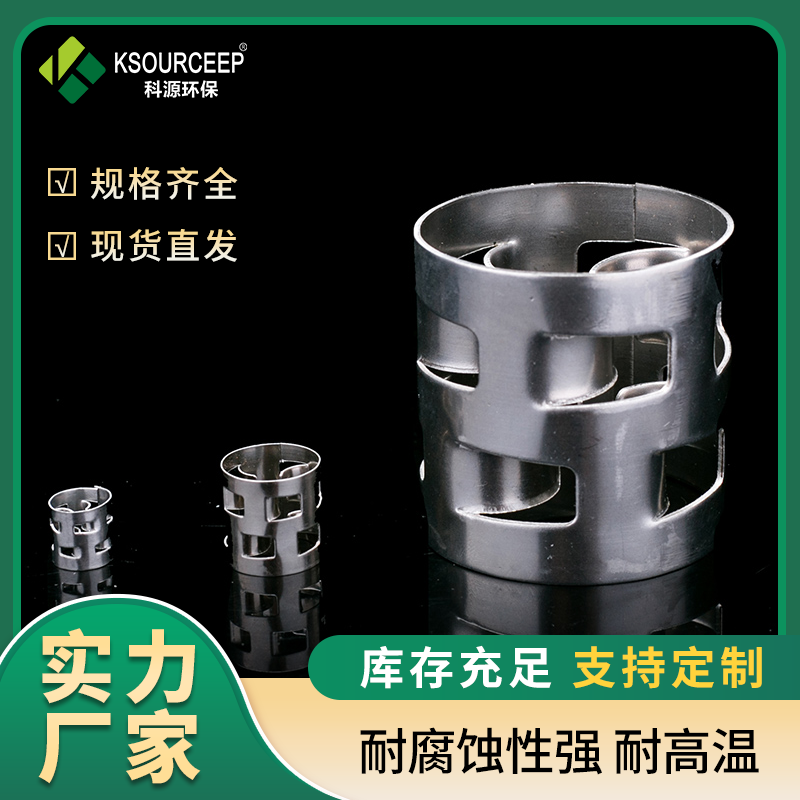

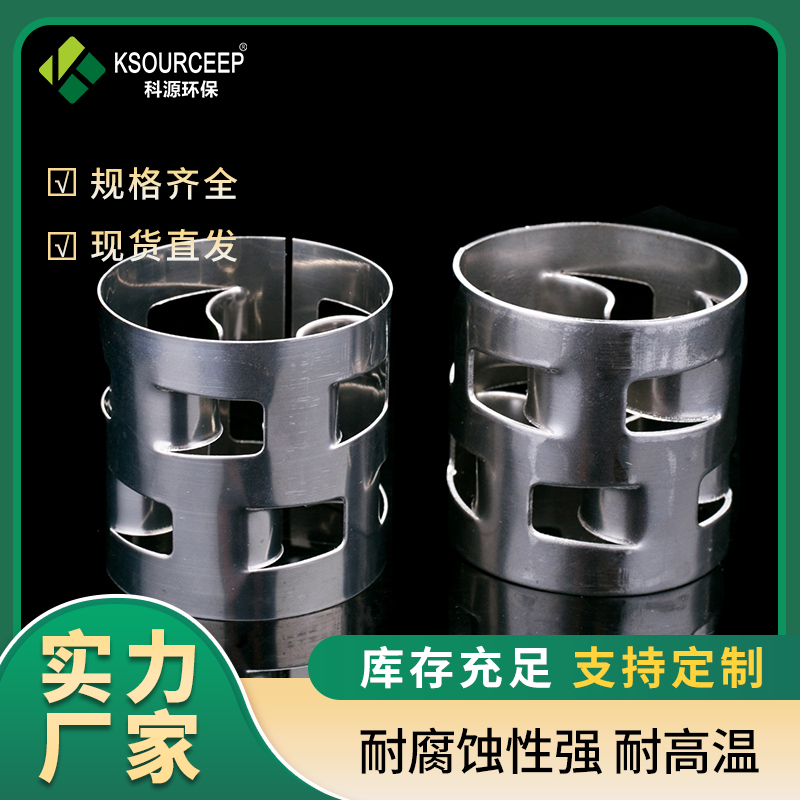

金属鲍尔环的结构核心在于筒壁开孔与内翻舌片：在圆筒侧壁冲压开设两层窗口，窗片向内弯入环体内部形成舌片。这一结构改变了两相流动逻辑：
- 气液两相不再仅沿填料外表面传质，而是可以通过窗口穿过环壁，在环内外表面同时进行质量交换；
- 内伸舌片相互交错，持续切割气流、撕裂液膜，破坏气液边界层，使液膜不断更新；
- 散堆状态下，舌片与开孔还起到打乱流体路径的作用，减少液体沿筒壁平行下流的倾向。
因此，相比无开孔的拉西环，鲍尔环的有效气液接触面积利用率更高，同一塔体内可实现更充分的传质交换，这是其在工业塔器中长期保有应用价值的结构基础。
3、304、316L 不锈钢材质详解
金属鲍尔环常用的不锈钢材质为 304 与 316L，二者耐蚀性、适用工况与成本存在明显差异。
表格
| 对比维度 | 304 不锈钢 | 316L 不锈钢 |
|---|---|---|
| 成分特点 | 18Cr-8Ni，无钼 | 18Cr-12Ni-Mo，含钼、低碳 |
| 耐腐蚀性 | 耐大气、弱有机酸、中性介质 | 耐点蚀、缝隙腐蚀能力更强，耐弱酸 |
| 适用工况 | 中性、弱腐蚀体系，含氯离子介质慎用 | 有机酸、微量氯离子、腐蚀性较强工况 |
| 成本 | 较低 | 高于 304 |
| 传质 / 压降 | 与 316L 基本一致，取决于结构而非材质 | 同左 |
需要说明的是，在相同规格与结构下，304 与 316L 的传质效率、压降数据差异极小 —— 这两项性能主要由填料的开孔率、舌片结构决定，而非不锈钢牌号。材质差异主要体现在耐腐蚀寿命与适用介质边界。项目选型时，应先按介质腐蚀性选定材质，再按工艺负荷选定规格，二者不能互相替代。
4、金属鲍尔环性能综合对比
表格
| 对比维度 | 金属拉西环 | 金属八四内弧环 | 金属鲍尔环 |
|---|---|---|---|
| 结构 | 封闭等径圆筒，无开孔 | 弧形叶片，八弧 / 四弧交替折弯 | 筒壁开窗、内翻舌片 |
| 压降 | 高 | 低 | 较低，较拉西环明显降低 |
| 通量 | 小 | 大 | 较大 |
| 传质效率 | 一般，壁流沟流明显 | 高，气液接触充分 | 高，优于拉西环 |
| 综合定位 | 经典基础填料 | 高压降敏感工况高效选择 | 应用广泛的改良型散堆填料 |
综合来看，金属鲍尔环在压降、通量、传质效率上全面优于传统拉西环，同时结构简单、成本可控，是工程应用面最广的金属散堆填料之一；八四内弧环则在真空、低压降敏感工况中表现更突出。
5、产品规格与技术参数
金属鲍尔环常规供货规格为 Φ16、Φ25、Φ38、Φ50、Φ76mm，产品执行HG/T 3986-2016行业标准。以下为 304 不锈钢材质的参考参数，316L 因板材壁厚差异，堆积参数略有浮动。
表格
| 规格（mm） | 比表面积（m²/m³） | 空隙率（%） | 堆重（kg/m³） |
|---|---|---|---|
| Φ16 | 约 190~210 | 约 90~92 | 约 430~470 |
| Φ25 | 约 140~160 | 约 92~94 | 约 360~400 |
| Φ38 | 约 95~110 | 约 94~95 | 约 260~300 |
| Φ50 | 约 70~80 | 约 95~96 | 约 190~220 |
| Φ76 | 约 45~55 | 约 96~97 | 约 130~150 |
注：壁厚可按工况定制，比表面积、堆重会随壁厚调整。
6、适用工况与行业应用场景
金属鲍尔环广泛应用于各类气液传质塔器：
- 精馏塔：常压、减压精馏分离；
- 吸收塔、解吸塔：气体吸收、溶剂回收、气液萃取；
- 废气洗涤塔：有机废气、酸性尾气吸收净化；
- 真空精馏塔：热敏性物料分离，控制塔内压降。
覆盖行业包括石化、精细化工、制药、环保废气处理等领域，是新建塔器与老塔改造项目中的常用散堆填料。
7、塔内件配套说明
金属鲍尔环发挥稳定传质性能，离不开塔内件协同配合：
- 液体分布器：保证塔顶液体均匀布液，避免局部喷淋不均造成干区；
- 支撑栅板：选用与填料规格匹配的栅板，承载填料层自重，防止填料漏入底部；
- 填料压板：高气速工况下防止填料层浮动、翻腾，稳定床层结构。
三者与填料规格、塔径、气液负荷匹配选型，是保障填料层长期稳定运行的关键。
8、厂家实力介绍
萍乡科源环保坐落于萍乡化工填料产业基地，是具备金属填料冲压成型生产能力的源头工厂，常规生产金属鲍尔环填料。主要优势包括：
- 支持定制：可根据工况定制 304、316L 等不同材质与壁厚；
- 技术服务：可提供技术选型支持，协助核算填料用量与装填方案；
- 样品寄送：项目前期支持样品寄送，供材质核验与工艺小试；
- 配套服务：可配套液体分布器、支撑栅板、填料压板等塔内件；
- 交货稳定：常规规格现货储备，批量订单可协调排产，保障供货周期。
9、采购选型避坑指南
① 材质真伪核验：到货可做光谱检测，确认 304、316L 材质牌号与合同一致，避免以次充好引发腐蚀失效。 ② 壁厚选择：常压常规工况选标准壁厚；填料层高、载荷大或介质有冲刷的工况适当加厚，保障抗变形能力。 ③ 验收要点：检查填料是否有毛刺、折弯开裂、开孔舌片变形等缺陷，抽查尺寸公差是否达标。 ④ 装填注意事项：禁止从塔高处直接抛掷填料，避免变形；均匀布料，避免局部偏析；装填前清理塔内杂物。
10、FAQ 常见问答
Q1：金属鲍尔环和金属拉西环相比，优势在哪里？ A：鲍尔环筒壁开窗、内翻舌片，气液可穿过环壁传质，压降更低、通量更大、传质效率更高；拉西环结构简单、成本更低，但压降高、易壁流，综合性能弱于鲍尔环。
Q2：304 和 316L 材质怎么选？ A：介质不含氯离子、弱腐蚀体系选 304 即可，成本更低；介质含有机酸、微量氯离子等腐蚀性较强工况，优先选 316L，耐点蚀能力更强，使用寿命更有保障。
Q3：真空精馏工况选用金属鲍尔环，壁厚怎么选？ A：真空塔压差小，优先选标准薄壁款降低自重与成本；若填料层高、载荷大，可适当加厚。同时重点核算填料层压降，配合液体分布器使用。
Q4：金属鲍尔环装填有什么注意事项？ A：禁止高空抛掷，防止筒体变形、舌片弯折；均匀布料避免偏流；装填前清理塔内焊渣杂物；塔顶设置压板防止高气速下填料上浮。
Q5：金属鲍尔环执行什么标准？ A：产品执行 HG/T 3986-2016 行业标准，常规规格 Φ16~Φ76mm，比表面积、空隙率、堆重等参数按标准及实测数据提供。
Q6：采购金属鲍尔环，厂家能提供哪些配套服务？ A：萍乡科源环保可提供材质光谱报告、技术选型支持、装填方案指导、样品寄送，并可配套液体分布器、支撑栅板、填料压板等塔内件，实现一站式采购。
