金属八四内弧环填料 弧形叶片结构 气液接触充分 低压降金属散堆填料
1、产品概述
金属八四内弧环填料，也常称 VSP 麦勒环填料，是一种高性能金属散堆填料。萍乡科源环保可提供多种金属基材生产，主流材质包含 304、316L、321、碳钢。不锈钢八四内弧环填料作为典型低压降金属散堆填料，依托独特的弧形叶片结构，能够实现气液接触充分，在低压、高通量分离场景优势突出。 该填料广泛应用于真空精馏、脱硫脱碳、废气洗涤、溶剂回收、精细化工分离等化工与环保塔器项目，适合热敏性物料、低压操作体系，在老塔扩容改造、新建分离塔项目中应用较多。
2、产品结构特点

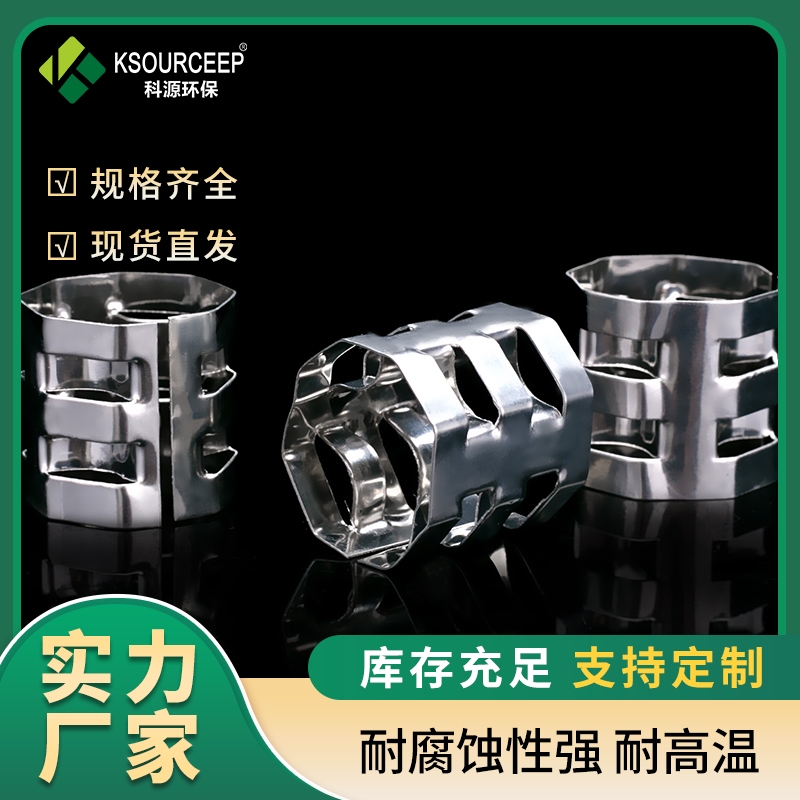

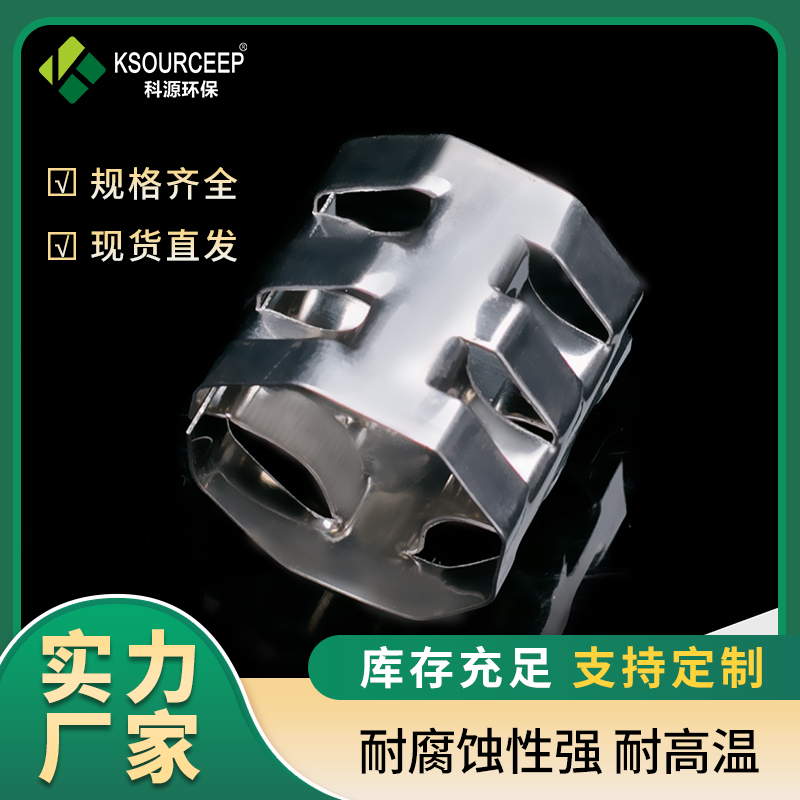

金属八四内弧环填料核心为弧形叶片结构，填料本体由八弧圈与四弧圈沿轴向交替向内折弯成型，填料表面连续性好，填料在塔内堆积后空间分布均匀，能够打破气液流动边界层，实现气液接触充分，强化传质交换过程。 产品分为常规标准款与特殊改型 DN2576 加长款；DN2576 加长款高度为直径 3 倍，采用人工焊接密封工艺，加工工序更多，工艺成本相对更高，多用于特殊塔内流体优化工况。 对比传统金属鲍尔环，在同等塔径与操作条件下，金属八四内弧环填料通量提升 15‑30%，压降降低 20‑30%，整体空隙率更高，更适配真空精馏这类对压降敏感的工艺场景。
3、常用规格与材质说明
常规供货规格：DN25、DN38、DN50、DN76；壁厚 0.6‑1.0mm 支持按需定制。
- 304 不锈钢：适用于中性介质、弱腐蚀体系，常温至中等温度工况，多用于废气洗涤、普通溶剂回收装置。
- 316L 不锈钢：耐点蚀、耐有机酸与弱无机酸腐蚀，适用范围更广，精细化工精馏、脱硫脱碳项目优先选用。
- 321 不锈钢：具备良好抗晶间腐蚀性能，耐高温工况稳定，适合温度波动较大的塔器系统。
- 碳钢：多用于无腐蚀、油品分离等工况，成本优势明显，介质含水或含酸性组分时不建议选用。
4、技术参数
表格
| 规格 mm | 堆积个数（个 /m³） | 比表面积（m²/m³） | 空隙率（%） | 干填料因子（m⁻¹） |
|---|---|---|---|---|
| DN25 | 10100 | 185 | 96 | 210 |
| DN38 | 4600 | 140 | 96.5 | 155 |
| DN50 | 2300 | 105 | 97 | 112 |
| DN76 | 920 | 72 | 97.5 | 78 |
注：参数为标准款参考值，加长改型 DN25*76 产品参数需单独核算。
5、主要应用领域
- 真空精馏塔：热敏性物料分离，低操作压力要求，控制塔内压降；
- 脱硫脱碳塔：气体净化吸收项目，大处理量工况；
- 溶剂回收装置：化工溶剂回收，气相传质回收体系；
- 废气洗涤塔：工业废气中和、洗涤净化；
- 精细化工热敏物料分离装置：避免高温造成物料分解，低压高通量分离工艺。
6、萍乡科源环保产品优势
萍乡科源环保作为金属散堆填料源头生产厂家，金属八四内弧环填料模具齐全，标准规格常备现货，同时支持非标尺寸定制。 出厂可配套出具光谱材质检测报告、产品出厂质检单，方便项目材质核验；支持客户免费寄样测试，便于前期工艺小试评估。 除填料产品外，可配套全套塔内件供应；项目现场可提供填料装填技术指导，降低现场施工风险。大中小型订单均可承接，适配工程总包、化工企业技改、新建项目等多种采购需求。
7、采购选型注意要点
- 材质核验：按照介质腐蚀、温度条件选定材质，到货可做光谱检测，确认材质牌号与合同要求一致，避免材质不符引发腐蚀失效。
- 冲压成型质量检查：检查填料折弯位置，不能存在毛刺、折弯开裂等缺陷；表面冲压成型平整，弧形叶片结构完整，防止碎片进入塔内造成堵塞。
- 工况匹配：优先评估塔内操作压力、介质腐蚀、温度，真空工况重点关注压降指标，强腐蚀介质优先选用 316L 等耐蚀不锈钢。
- 批量前试样测试：新工艺、特殊介质项目，建议先索取样品进行小试，验证传质效果与耐腐蚀性能，再批量下单。
- 装填施工注意事项：装填作业避免高空抛掷填料，防止变形；填料需均匀布散，保证堆积均匀，避免局部偏流影响塔器整体分离效率。
8、FAQ 问答板块
Q1：金属八四内弧环对比金属鲍尔环该怎么选型？ A：如果项目对压降要求严格、需要提升气体处理通量，优先选用金属八四内弧环填料；常规常压分离、预算管控严格的工况，可选用金属鲍尔环。真空精馏、大流量气体吸收场景，八四内弧环的综合性能更优。
Q2：DN25*76 改型八四内弧环适合什么工况？ A：DN25*76 加长款填料高度为直径 3 倍，采用人工焊接密封，适合塔径偏小、需要优化气液停留时间、改善气液分布的特种精馏工况。一般常规项目选用标准款即可。
Q3：不锈钢八四内弧环可以做双相钢、哈氏合金特殊材质吗？交期如何？ A：萍乡科源环保支持定制双相钢、哈氏合金等特种合金材质的八四内弧环填料。特种原材料采购周期较长，交期需要根据材质与订单数量单独确认，建议提前沟通排产。
Q4：填料装填过程中有哪些禁忌？ A：禁止从高处直接抛掷填料，会造成填料变形、折弯处开裂；禁止局部集中倾倒，造成床层疏密不均；塔内施工做好清洁，避免焊渣、杂物留在填料层内，防止运行过程堵塔。
Q5：真空精馏工况选用八四内弧环，壁厚怎么选？ A：真空塔内部压差小，优先选用 0.6~0.7mm 壁厚；如果塔内存在物料冲刷、填料层高度大，承受自重载荷较高，可提升壁厚至 0.8~1.0mm，保障填料长期使用不易变形。
